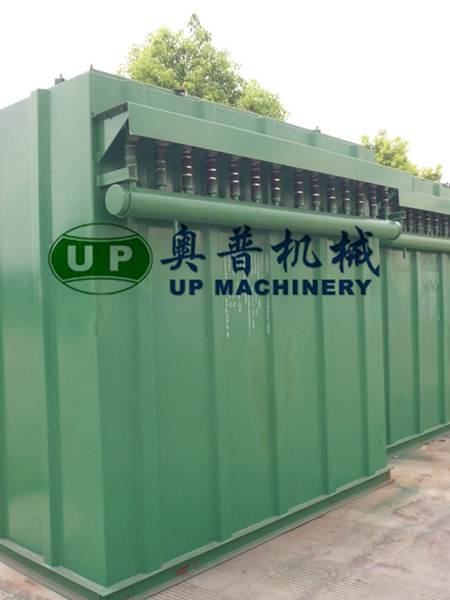

HMC-32型脈沖單機袋式除塵器

●概述
       HMC型脈沖單機除塵器是我公司設計的小型袋式除塵器。除塵器采用脈沖噴吹的清灰方式，具有清灰效果好、凈化效率高、處理風量大、濾袋壽命長、維修工作量小、運行安全可靠的優點。廣泛應用于冶金、建材、機械、化工、礦山等各種工礦企業非纖維性工業粉塵的除塵凈化與物料回收。
       本系列除塵器共有六個規格，每種規格又可分為標準帶灰斗A型和敞開法蘭（無灰斗）B型二種。其結構主要由過濾室、濾袋、凈化室、灰斗、翻板閥、脈沖噴吹清灰裝置、電控柜等組成，箱體采用焊接結構。檢修門用泡沫膠條密封，保證除塵器密不漏風。
       該產品有六種規格，過濾面積從24-84㎡，處理風量從1500m3/h-9000m3/h，按用戶實際需要，也可設計定制。

●構造結構特點
  除塵器本體由殼體、濾袋總成、噴吹清灰裝置、排灰裝置四個部分組成。
  殼體部分由上箱體、中箱體、灰斗、進出風口組成。
  濾袋總成由濾袋、濾袋框架等組成。
  噴吹清灰裝置由氣包、噴吹管、脈沖閥、電磁控制閥、電控儀等組成。
  排灰裝置由電機、減速器、螺旋輸送機、星型卸料閥組成。
  脈沖閥Ⅰ型采用直角脈沖閥，Ⅱ型采用直通脈沖閥，減少了脈沖閥自身的阻力，是一種較理想的脈沖噴吹形式。

●工作原理
       HMC型除塵器的進風口設在灰斗上，當含塵氣體從進風口進入灰斗后碰上進風管端部的擋板，由于慣性作用，使氣體中粗顆粒粉塵直接進入灰斗，起到預收塵的作用。進入灰斗的氣流隨后折而向上通過內部裝有金屬骨架的濾袋，粉塵被收集在濾袋的外表面，凈化后的氣體進入濾袋室上部的清潔室，匯集到出風管排出。室內收塵袋分為若干排，按照給定的時間間隔對每排收塵袋進行清灰。當脈沖閥開啟時，即向濾袋內噴入高壓空氣，以清除濾袋表面上的粉塵。各排濾袋的脈沖噴吹寬度和清灰周期，由專用的清灰程序控制器自動連續控制。
       含塵氣體由灰斗（或下部敞開式法蘭）進入過濾室，較粗顆粒直接落入灰斗或灰倉。

●型號說明
H MC -96 （A、B） -Ⅰ
                                             Ⅰ：直角脈沖閥
                                              Ⅱ：直通脈沖閥
                                              A：帶灰斗和翻板閥
                                              B：法蘭式
                                              96--濾袋數量（條）
                                              MC--脈噴式
                                              H--單機除塵器

 ●技術參數表

●訂貨要求

1、訂貨時，客戶請寫清楚規格、型號，同時提供粉塵治理點的工況參數，便于更好地為客戶服務。

2、如客戶委托我公司選型設計，應在合同中注明，具體事宜與我公司營銷部聯系。

3、設備供應范圍：

a.主機設備：以進出口法蘭為界，下部以灰斗協會法蘭為界，氣路部分以分氣箱進氣口為界；

b.附件設備：定時清灰控制器；

c.隨機文件：產品說明書、安裝圖、產品合格證。
