LB-I(II)型單層棒條閥、雙層棒條閥

一、用途

單層棒條閥,雙層棒條閥是根據建材、礦山、冶金等行業對中小型固體、塊狀物料的輸送控制、給料等工藝的需要而研制的一種新型閘門，適用于≤50mm物料控制。

二、結構特點

該閥結構簡單、易操作，無卡阻，克服了平板閘閥因物料顆粒大所造成啟閉力大，甚至關不進去的缺點。由于該閥采用單根棒條操作，因而操作方便、靈活、整體結構為優質型鋼焊接，剛性好、不變型、使用壽命長，無需維修，是中小型晶狀、塊狀物料控制的理想設備。

三、工作原理

單層棒條閥,雙層棒條閥主要由框架、棒條組成，當棒條插入框架上，則一組棒條組成一平行柵板，將塊狀物料阻擋在閘門一側，若抽出一條則柵板出現一條較大的空隙，物料就可以從該空隙進入閘門的另一側，抽出棒條的多少應由工藝流程的需要來決定。
四、型號編制說明

五、主要性能指標

適用介質	Φ500mm以下的顆粒物料
適用溫度(℃)	≤350

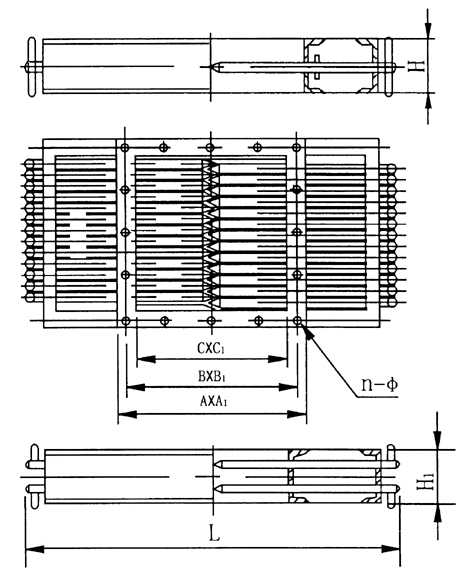

六、主要外形及連接尺寸(見圖、表)

規格	A×A1	B×B1	C×C1	L	H	H1	n-Φ
300×300	390×390	350×350	300×300	800	120	140	8-Φ14
400×400	490×490	450×450	400×400	1000	120	140	12-Φ14
500×500	610×610	560×560	500×500	1200	140	160	16-Φ18
600×600	710×710	660×660	600×600	1400	140	160	16-Φ18
700×700	820×820	770×770	700×700	1600	160	180	20-Φ18
800×800	920×920	870×870	800×800	1800	160	180	20-Φ18
900×900	1030×1030	972×972	900×900	2000	160	180	24-Φ123
1000×1000	1130×1130	1068×1068	1000×1000	2200	160	180	24-Φ123
1100×1100	1240×1240	1183×1183	1100×1100	2500	180	200	28-Φ123
1200×1200	1340×1340	1280×1280	1200×1200	2700	180	200	32-Φ123
