VKX-Ⅰ卸料裝置

概述

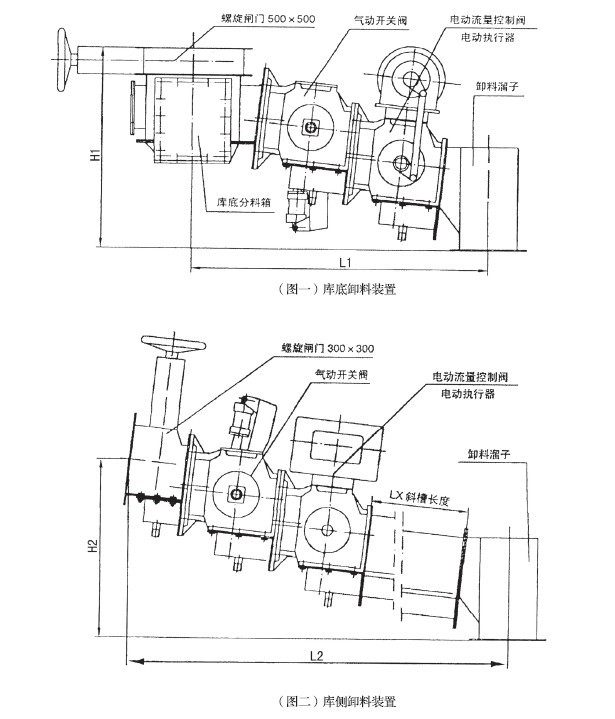

庫底卸料裝置由庫底螺旋閘門、庫底分料箱、電動（氣動）開關閥、電動流量控制閥及卸料溜子組成（見圖一），用于水泥生料粉或水泥的庫底卸料。庫底卸料裝置能自動調節卸料流量且均勻，其結構合理，操作維護簡單方便，可設三個卸料口，用戶也可選用庫側卸料裝置（見圖二）。

庫底卸料裝置的密封結構可分為軟性密封和剛性密封兩種形式，軟性密封結構系在閥芯與閥體之間采用羊毛氈壓緊的方式進行密封。剛性密封結構系在卸料的進口端加連接頭。連接頭與閥芯之間安裝鋼制弧形密封件，與閥芯密合實現剛性密封，其密封間隙可以調整，更適于動作頻次較高和溫度較高的場合，其密封效果好，使用壽命長。

技術參數表

規格名稱		B250	B315	B400
軟性密封	流量m³/h	130	160	220
	使用溫度℃	<100	<100	<100
	Zui大流通面積m²	0.0148	0.025	0.0425
	Zui小中心距mm	1180	1230	1410
	Zui小高度H（α=6°）mm	830	830	1025
剛性密封	流量m3/h	120	160	220
	使用溫度℃	<150	<150	<150
	Zui大流通面積m²	0.0148	0.025	0.0425
	Zui小中心距mm	1350	1410	1410
開關 閥	Zui小高度H（α=6°）mm	830	830	1025
	氣缸	QGBⅡ100x200-MP4		QGBⅡ100x200-MP4
	電磁閥	KD25-8，220V
	電動推桿	DT100-20		DT300-200
流量閥	電動執行器	DKJ-310/AS-25		DKJ-410/BS-60

代號規格	H1	L1	H2	L2
B250	980	1360	670+Lx Sin6°	1482+Lx Cos6°
B315	1060	1410	718+Lx Sin6°	1372+Lx Cos6°
B400	1060	1410	688+Lx Sin6°	1372+Lx Cos6°
