南通奧普機械工程有限公司 >> 產品中心 >> 閥門 >> 電液動扇形閘門DSZ-□A(B)-II型

電液動扇形閘門DSZ-□A(B)-II型



結構特點


      本系列電液動扇形閘門直接將電液推桿固定在閘門本體上，避免了用戶在現場定位的煩惱，安裝簡便。

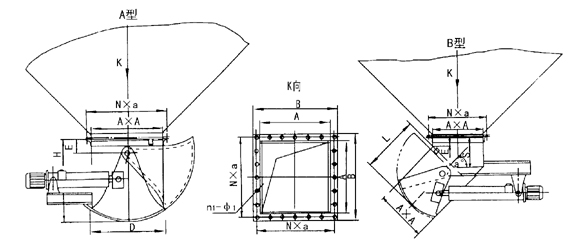

電液動扇形閘門技術參數表（A型）



型號

主要尺寸

電液推桿型號

功率 kw

A

B

C

D

E

H

N

t

N×a

n1-Φ

n-Φ

DSZ-20A

200

300

220

220

80

300

260

5

2×130

n1-Φ



DYTZ450 - 200

0.75kw

DSZ-30A

300

400

320

320

80

400

2×180

8-14

DSZ-40A

400

500

420

420

90

400

2×230

8-14

DYTZ700 - 300

1.1kw

DSZ-50A

500

626

530

520

100

560

3×190

8-14

4-28

DSZ-60A

600

726

630

620

120

620

3×224

12-18

DYTZ1000 - 350

1.5kw

DSZ-70A

700

826

730

720

120

720

6

4×193

12-18

DSZ-80A

800

950

835

825

150

800

4×222

16-18



DSZ-90A

900

1050

935

920

150

880

5×198

16-22

DYTZ1750 - 350

2.2kw

DSZ-100A

1000

1150

1035

1012

150

960

5×218

20-22


電液動扇形閘門技術參數表(B型)


型號

a°

主要尺寸

電液推桿型號

功率kw

A

B

D

E

F

H

J

L

S

N

N×a

n1-Φ

n-Φ

DSZ-20B45

45°

200

300

319



440

391

60

260

163

260

2×130

8-Φ14

4-28

DYTZ450-200

0.75kw

DSZ-20B60

60°

380

1140

240

134

DSZ-30B45

45°

300

400

561

540

561

360

204

2×180

DSZ-30B60

60°

552

1651

340

160

DSZ-40B45

45°

400

500

725

640

725

450

246

2×230

DYTZ700-300

1.1kw

DSZ-40B60

60°

720

2160

430

187

DSZ-50B45

45°

500

626

896



750

896



550

307

3×190

12-Φ18

DSZ-50B60

60°

893

2679

530

234

DSZ-60B45

45°

600

726

1046

850

1046

620

349

3×224

DYTZ1000-500

1.5kw

DSZ-60B60

60°

1049

3147

600

261

DSZ-80B45

45°

800

950

1337



1050

1337



750

451

4×222

16-Φ22

DSZ-80B60

60°

1355

4065

730

334

      注：本系列電液動扇形閘門(A型)、(B型)可按用戶要求設計制造。
