GBZY-700高溫閘閥

        高溫閘閥適用于建材、礦山、電力、玻璃、輕工等行業的鍋爐、窯爐、高爐的余熱二次利用及煙氣、廢氣治理的各種熱風管道，是節能和切換高溫氣體的理想設備。
結構特點
        高溫閘閥，采用不銹鋼和優質碳素鋼焊接。為雙層結構，內層襯有阻燃、耐溫材料，具有耐高溫、高效保能、結構完善、科學合理、啟閉靈活、操作方便等特點。
        高溫閘閥驅動方式為分體式，驅動裝置不受任何形式的控制，可以隨客戶的需要安裝。驅動形式可以分為卷?yè)P(yáng)機提升（開關信號），電動執行機構提升(4～20mA電流信號)，電液、電動推桿提升（開關信號）。
性能參數

工作壓力	適用溫度	適用介質
0.1MPa	≤700℃	煙氣、空氣、粉塵氣體等高溫氣體

傳動裝置參數

規格	1000~1200	1300~1500	1600~1800	1600~1800	2100~2300	2400~2500
卷?yè)P(yáng)機	1T	1T	1.5T	2T	2.5T	2.5T
電動執行器	HQ1000-0.5	HQ1000-0.5	HQ1500-0.5	HQ2000-0.5	HQ2500-0.5	HQ2500-0.5
電液推桿	DYT1000	DYT1000	DYT1500	DYT2000	DYT2500	DYT2500
電動推桿	DTⅡA1000	DTⅡA1500	DTⅡA2000	DTⅡA3000	DTⅡA3000	DTⅡA4000

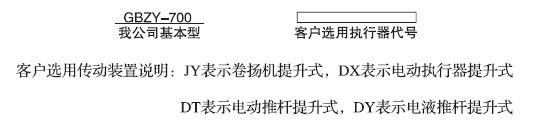

型號說明

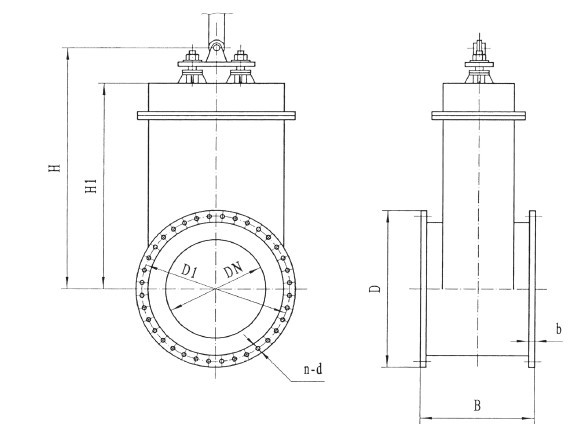

GBZY-700外形圖

GBZY-700外形連接尺寸

DN	D	D1	B	n-d	h	H1
1000	1430	1370	700	32-Φ22	2160	1860
1100	1530	1470	700	36-Φ22	2320	2020
1200	1630	1570	700	36-Φ22	2470	2170
1300	1730	1670	700	40-Φ22	2620	2320
1400	1830	1770	700	40-Φ22	2770	2470
1500	1930	1870	700	44-Φ22	2920	2620
1600	2030	1970	750	44-Φ22	3180	2820
1700	2130	2070	750	48-Φ22	3330	2970
1800	2230	2170	750	48-Φ22	3480	3120
1900	2330	2270	750	48-Φ22	3630	3270
2000	2430	2370	750	48-Φ22	3780	3420
2100	2530	2470	800	48-Φ22	4070	3650
2200	2630	2570	800	52-Φ22	4220	3800
2300	2750	2685	800	52-Φ26	4370	3950
2400	2850	2785	800	52-Φ26	4520	4100
2500	2950	2885	800	60-Φ26	4670	4250
